Co budeme potřebovat:
Pro výrobu plošného spoje budeme potřebovat tyto věci:
Desku plošného spoje potažená mědí, průhlednou fólii,
centrofix,
tužku,
lihové pero,
mikro pájka,
cín,
kalafunu
Dále všechny potřebné součástky:
led diody,kondenzátory,
odpory
tranzistory a další.
A co je to vlastně plošný spoj?
Plošný spoj (neboli taky deska plošných spojů, zkráceně DPS) se v elektronice používá pro mechanické připevnění
a současně pro elektrické propojení elektronických součástek. Součástky jsou propojeny vodivými cestami vytvořenými leptáním
z měděných folií nalepených na izolační laminátové desce, nejčastěji typu FR4 (skelný laminát, plátovaný měděnou folií).

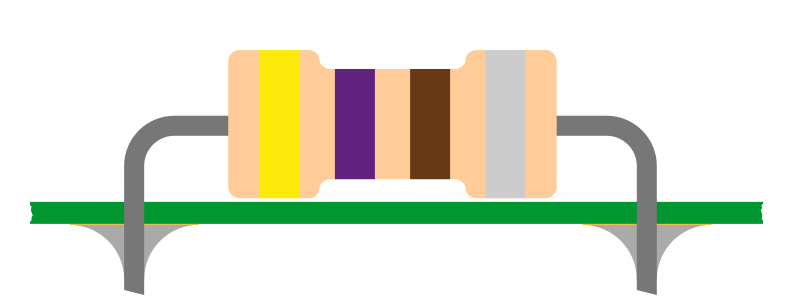

Samotné součástky jsou na DPS připájeny za své vývody cínovou pájkou. Klasická provedení součástek mají vývody ve formě drátů
nebo kolíčků. Ty se obvykle prostrčí otvory v DPS a na opačné straně, než byla součástka se připájely k spojům, vytvořených

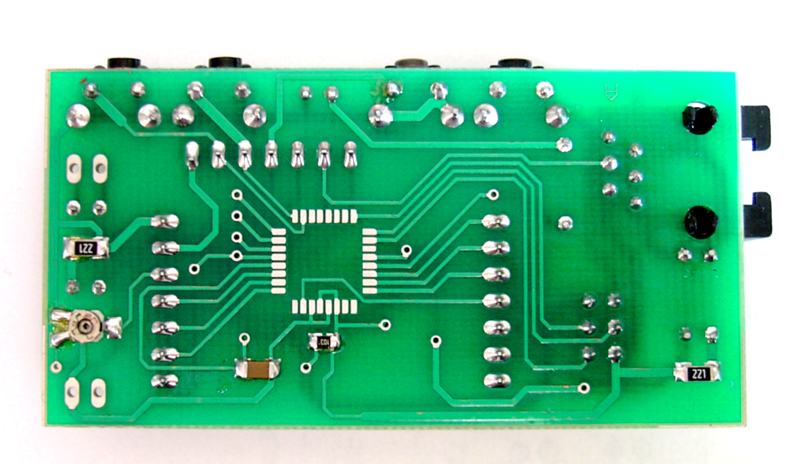

vrstvou mědi. V současnosti se při sériové výrobě používá velmi často technologie povrchové montáže (surface-mount technology,
SMT). Součástky pro povrchovou montáž (surface-mount device, SMD) mají na svém povrchu kontaktní plošky, za které se připájí na
stejnou stranu DPS, na které jsou osazeny. To umožní i osazení desek součástkami z obou stran.
Zdroj : Wikipedia.cz

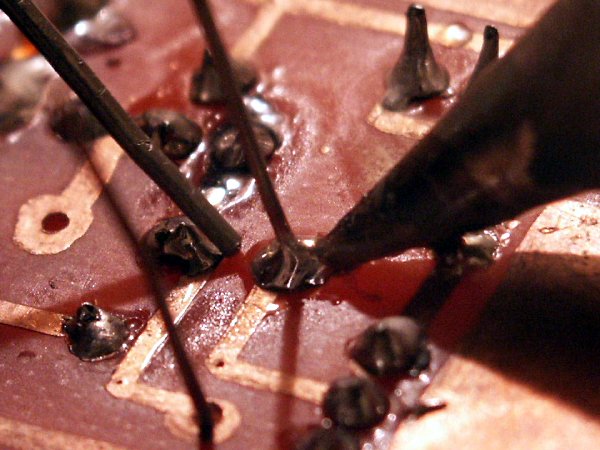

Pájení
Je to proces který umožňuje spojit dva povrchy. K tomu se používá slitina olova a cínu. Tato slitina se taví
zhruba při teplotě 260°C. Při takové vysoké teplotě se můžou ale součástky také zničit a tak pájíme rychle a přesně. Aby se
dva povrchy spojily je zapotřebí splnit několik podmínek: 1: Měli by být očištěny (pomocí kalafuny) tak aby na nich nezůstala žádná nečistota
2: Musí být dostatečně zahřáté
3: Musíme zvolit vhodný materiál, to protože některé materály nejdou tak dobře spojit.
Leptání

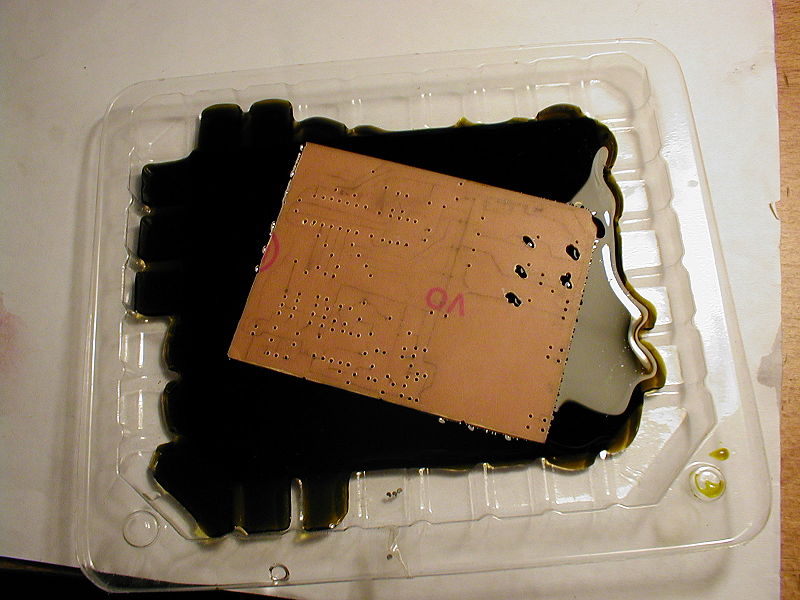

Je to proces odstranění mědi z povrchu desky plošných spojů, ke které dochází díky chemické reakci. Tento proces trvá zhruba 15 -
20 minut v závisloti na síle roztoku. S deskou by se během tohoto procesu mělo co nejméně pohybovat protože dochází k odloupávání
barvy. Po zhruba 20 minutách se deska opatrně vyndá z roztoku a opláchne vodou a následně usuší a je hotovo.
Nepájivé pole

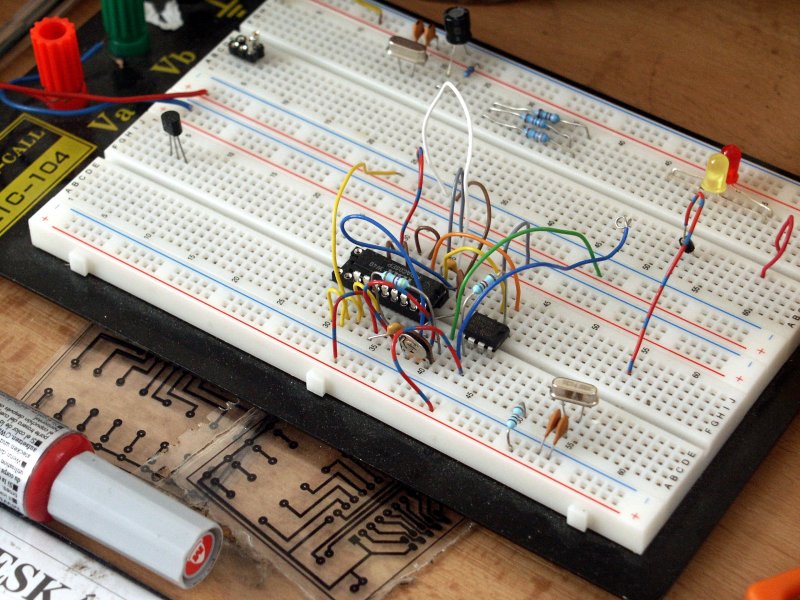

Je to umělohmotné kontaktní pole které slouží podobně jako deska plošných spojů s tím rozdílem že nemusíte nic pájet. Veškteré
součástky lze jednoduše nasázet na kontaktní pole, propojit odizolovanými drátky a vše půjde stejně dobře jako kdyby jste tyto
součástky pracně napájeli na desku plošných spojů.
