Výroba plošného spoje

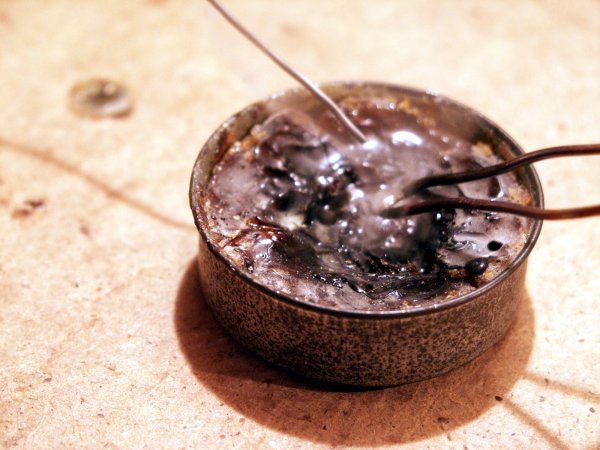

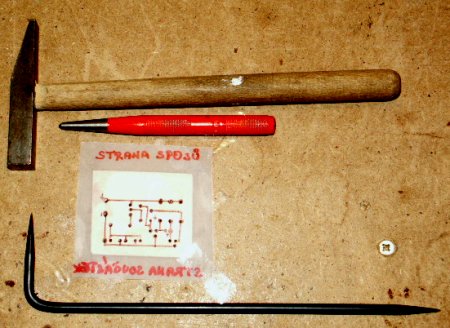

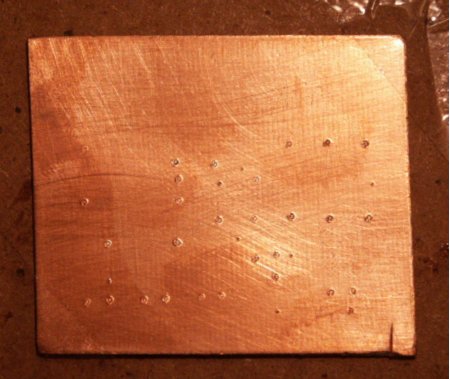

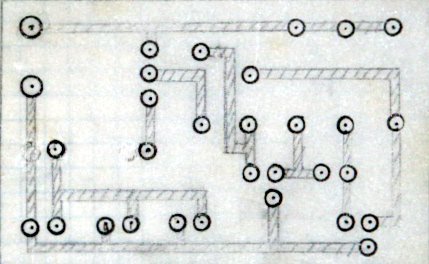

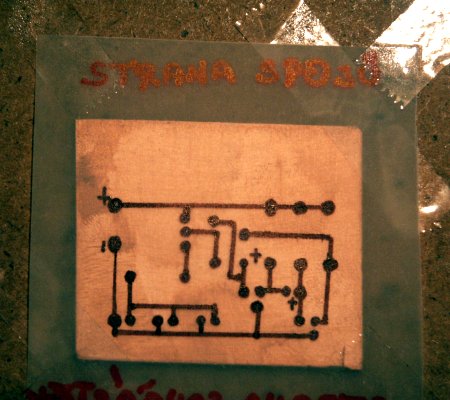

Po zaschnutí se musí deska nechat vyleptat v roztoku, který odstraní všechnu měď z desky plošných spojů, ale pod červenými čarami měď zůstane. Jako další krok si nachystáme průhlednou tvrdší fólii, lepicí pásku, centrofix. Ustřihneme si požadovanou velikost folie a tuto fólii následně musíme přilepit na desku plošného spoje. Jakmile je vše řádně přilepené vezmeme centrofix a cesty spojů důkladně obtáhneme na tuto fólii. Necháme chvíli zaschnout a následně uděláme pomocí připínáčku a kladívka dírky, kterém později budeme vyvrtávat do desky plošného spoje. Po tom co máme cesty nakreslené, budeme vrtat dírky, do kterých budeme, usazovat všechny potřebné součástky. Tyto dírky vrtáme tenkým vrtákem a tak nesmíme, na vrtačku tlačit jinak by hrozilo, že vrták praskne a může nám následně poškodit skoro hotovou desku plošných spojů. V další kroku si očistíme desku plošného spoje. Potřebovat k tomu budeme: jemný smirkový papír, kalafunu a líh. Jako první krok si vezmeme desku plošných spojů a naneseme na ní líh a odstraníme hadříkem červenou cestu spojů. Následně vezmeme kalafunu a celou desku štětečkem natřeme a necháme chvíli zaschnout. Jakmile je vše dostatečně suché už zbývá vzít jen jemný smirkový papír a pořádně odstranit vypukliny od toho jak jsme vrtaly do této destičky díry pro součástky.

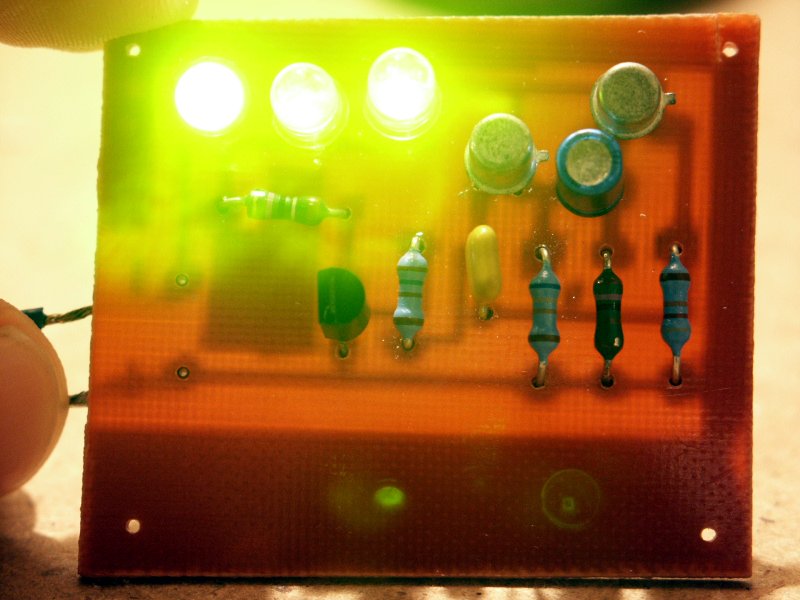

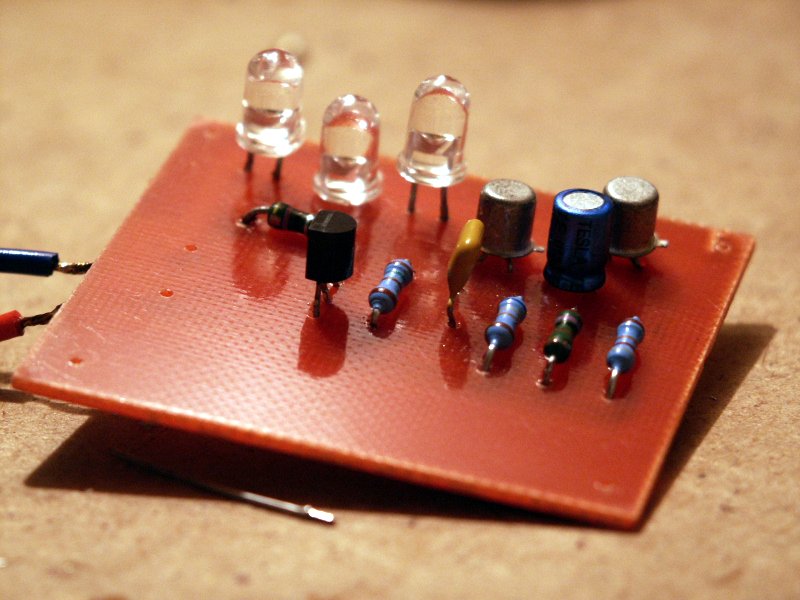

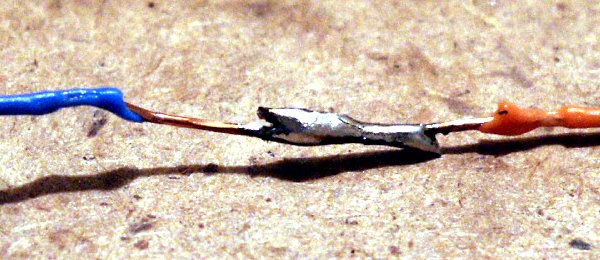

Jako využití desky plošného spoje může sloužit jednoduchý blikač. K výrobě takového blikače můžeme sloužit postup, který je zde popsán. A budou k tomu zapotřebí tyto součástky: dvě led diody, dva tranzistory s označením BC 548, dva kondenzátory každý o hodnotách 10 µF, a jako poslední odpory o hodnotách 1k a 100k, mikro pájku a cín. Nejdřív si napájíme diody tak aby si vzájemně nepřekáželi a pak už to jde postupně tranzistory, kondenzátory a odpory a je hotovo. Po tom co je vše napájené zbývá už jen vyzkoušet, jestli blikač bliká. A to tak že zapojíme do tohoto obvodu proud a to konkrétně 12 V. Pokud byl postup správný tak by měl blikač blikat a máme vyrobený první funkční obvod.
